Antena Slim Jim pentru banda de 70 cm

             Cu putin timp in urma am construit si experimentat o antena Slim Jim pentru banda de 70 cm, obtinand rezultate mai mult decat multumitoare. Principalele avantaje ale acestei antene sunt faptul ca realizarea este extrem de simpla, nu necesita materiale costisitoare, poate fi construita in maxim o jumatate de ora, are o functionare reletiv buna in intreaga banda de frecvente cuprinsa intre 430 Mhz - 440 Mhz, raportul de ubde stationare avand o variatie intre 1,03:1 si 1,24:1. Nu trebuie neglijate nici celelalte avantaje comune antenelor Slim Jim, respectiv un castig superior unei antene "ground plane " , caracteristica de directivitate omnidirectionala, spatiu relativ redus pentru instalare, stabilitate buna la vant, etc

              Materialele utilizate pentru constructie sunt din cele mai uzuale :

             - conductor de cupru cu diametrul de 3,6 mm

             - profil PVC pentru mascarea instalatiilor electrice aplicate pe perete

             - tub PVC cu diametrul exterior de 11 mm

             - banda izolatoare

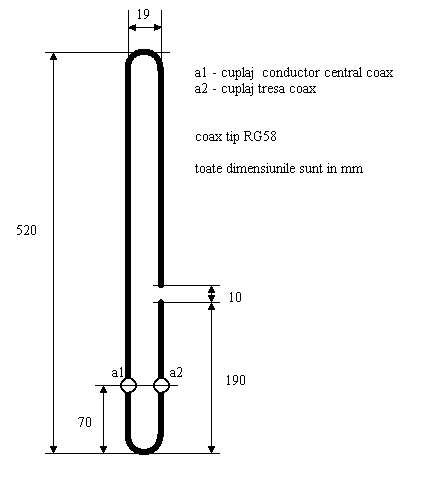

              In figura de mai jos sunt prezentate dimensiunile fizice ale antenei. Este preferabil ca acestea sa fie respectate. Pe parcursul experimentelor , dimensiunile au fost modificate de mai multe ori, dar performantele prezentate au fost obtinute cu dimensiunile din schema

            Cablul coaxial utilizat pentru legatura cu generatorul este de tip RG58

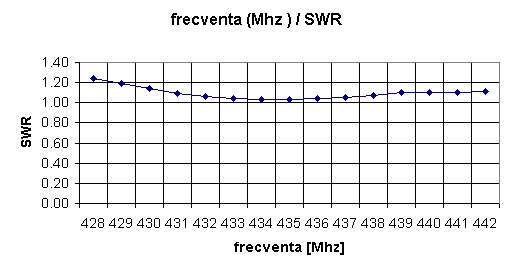

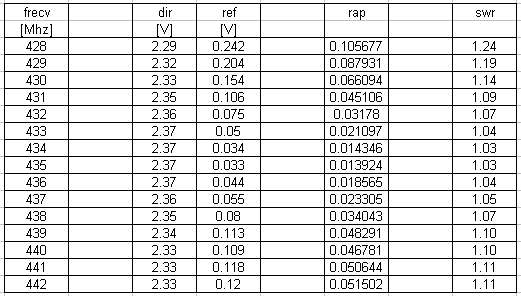

               Masurarea raportului de unde stationare a fost facuta cu un modul construit dupa o schema prezentata de XQ2FOD  pe site-ul www.qsl.net/xq2fod/Electron/swr/swr.html  . Iesirea modulului a fost cuplata la un voltmetru digital. In cele ce urmeaza sunt prezentate rezultatele numerice obtinute si prezentarea grafica respectiva. Ca generator a fost utilizat un handy Yaesu FT 50R si o putere de 1w.

                   Realizarea practica este foarte simpla. Pot fi adoptate o multitudine de variante de a rigidiza si de a proteja antena propriuzisa. Eu am utilizat un tub PVC cu diametrul exterior de 11 mm, pe care l-am introdus in interiorul perimetrului antenei, fixarea antenei de tub fiind facuta cu banda izolatoare. Tot ansamblul astfel construit l-am introdus in profil dreptunghiular PVC , utilizat la mascarea instalatiilor electrice aparente, de o lungime aproximativ 800 mm.Dealtfel, fotografiile urmatoare sunt sugestive in ceea ce priveste modul de realizare al constructiei.
